4- Conditions d'utilisation des matériaux en remblai et en couche de forme

Les conditions d'utilisation des matériaux en remblai sont définis en 7 rubriques :

1. E : Extraction

2. G : Action sur la granularité

3. W : Action sur la teneur en eau

4. T : Traitement

5. R : Réglage

6. C : Compactage

7. H : Hauteur de remblai

Le mode d'extraction des déblais peut interférer sensiblement sur la qualité des remblais.

Extraction en couche (SETRA)

Extraction en couche : L'extraction en couche (épaisseur 0,1 à 0,3 m) permet une bonne fragmentation et un tri relatif des différentes couches de matériaux.

Extraction frontale (source : SETRA)

Extraction frontale : Pour l'extraction frontale, on observe des effets exactement opposés. Elle offre en plus la possibilité dans des formations stratifiées, de sélectionner le niveau présentant la meilleure portance pour le réserver à la circulation des engins de transport.

On distingue deux actions qui permettent d'agir sur la granularité : élimination des éléments  : > 800 mm : Cette valeur constitue une limite maximum des blocs admissibles dans le corps d'un remblai compte tenu des performances des compacteurs les plus puissants actuellement. < 250 mm  : Cette valeur constitue la dimension maximale des blocs permettant encore un malaxage du sol avec un agent de traitement

Criblage (source SETRA)

fragmentation complémentaire après extraction : Cette modalité s'applique aux matériaux rocheux évolutifs.

Criblage (source SETRA)

Les moyens utilisables pour agir sur la granularité sont variés : pétardage, concassage, utilisation d'engins spéciaux.

2 grands principes

l'aération

Aération (source SETRA)

l'humidification

Traitement à la chaux (source CETE)

Le traitement s'effectue :

avec de la chaux

Traitement à la chaux (source CETE)

avec d'autres réactifs (ciments, cendres volantes, laitiers ou autres sous produits industriels)

Traitement réactifs (source SETRA)

Le traitement d'un sol consiste à mélanger différents produits tels que la chaux (éventuellement sous forme de lait de chaux), des liants hydrauliques (ciment, cendres volantes, laitiers, ...) ou des correcteurs granulométriques, pour conférer aux matériaux des performances mécaniques supérieures à celles qu'ils possèdent à l'état naturel, et durables tout au long de la vie de l'ouvrage.

Dans le cas du traitement avec de la chaux ou des liants hydrauliques, il convient :

• de déterminer par une étude de laboratoire le choix du produit de traitement, les dosages nécessaires, pour atteindre les performances mécaniques recherchées et la plage de teneur en eau du mélange sol-liant.

• de s'assurer de la pérennité des liaisons engendrées par le traitement

• les modalités de traitement pour une couche de forme seront beaucoup plus rigoureuses que celles acceptables pour un traitement en remblai

Il s'agit d'une donnée qualitative sur le niveau de compactage requis par les différents matériaux.

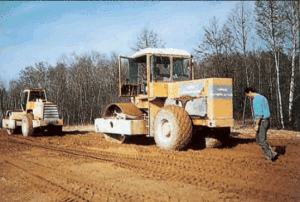

Compactage (source : SETRA)

3 niveaux d'énergie : faible moyen intense

L'utilisation des matériaux est fonction de la hauteur du remblai.

Hauteur du remblai (source SETRA)

On considère les remblais : de faible hauteur, limités à 5 m de hauteur moyenne, limités à 10 m de grande hauteur, supérieurs à 10m
